C4N-4A20R

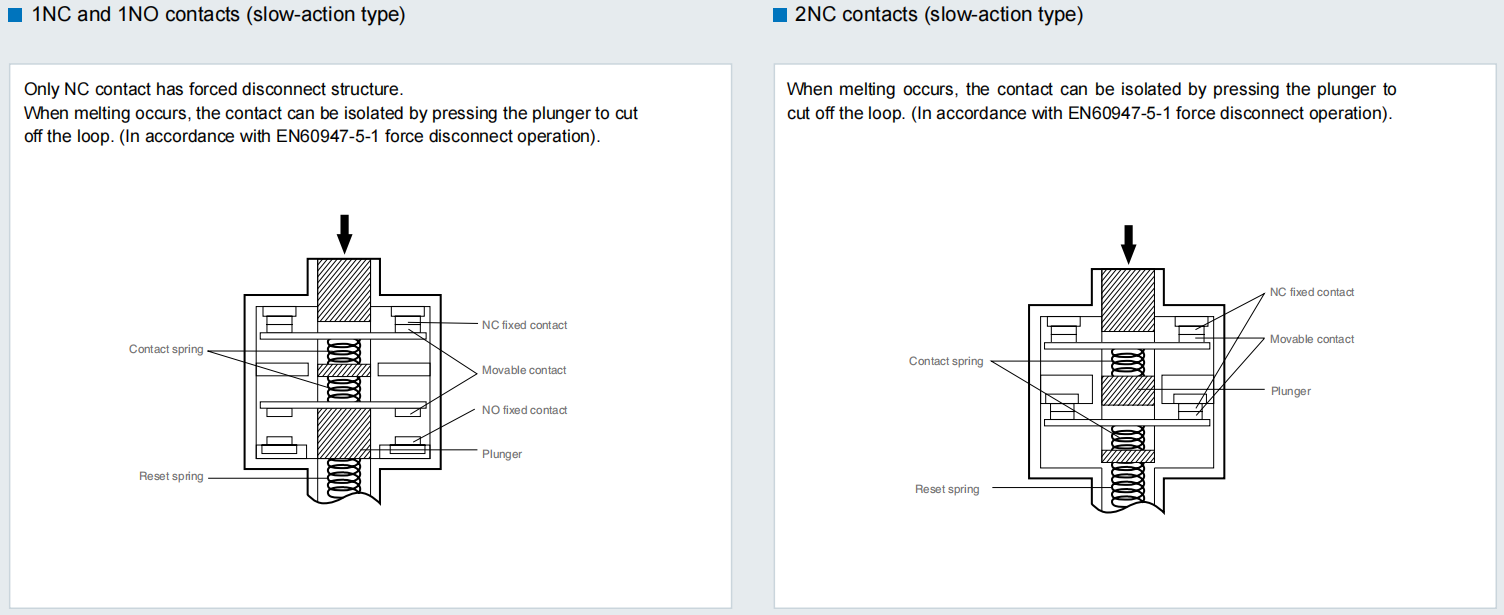

◼ جهاز فتح قسري للاتصال (جهات الاتصال NC فقط)، لفصل الاتصال
عندما يحدث انصهار وفشل آخر في الاتصال
◼ تحسين هيكل الختم العلوي المعزز يحسن أداء الختم
◼ حامل الاتصال المدمج لديه عمل بطيء: 1NC / 1NO و 2NC
|
البند |
الرمز |
الوصف |
|
① حجم الموصل / الموصل |
1 |
Pg13.5 (نوع الأنبوب 1) |
|
4 |
M20 (نوع الأنبوب 1) |
|
|
5 |
Pg13.5 (نوع الأنابيب 2) |
|
|
8 |
M20 (نوع الأنابيب 2) |
|
|
② مفتاح مدمج |
أ |
1NC/1NO (نوع العمل البطيء) |
|
بي |
2NC (نوع بطيء العمل) |
|
|
③رأس وقضيب القيادة |
20 |
رافعة الأسطوانة (رافعة الراتنج، كرة الراتنج) |
|
22 |
رافعة الأسطوانة (رافعة معدنية، كرة الراتنج) |
|
|
25 |
رافعة الأسطوانة (رافعة معدنية، كرة معدنية من الراتنج) |
|
|
2G |
رافعة أسطوانية قابلة للتعديل ، قفل النموذج (رافعة معدنية ، كرة راتنجية) |
|
|
2H |
رافعة أسطوانية قابلة للتعديل ، قفل النموذج (رافعة معدنية ، كرة مطاطية) |
|
|

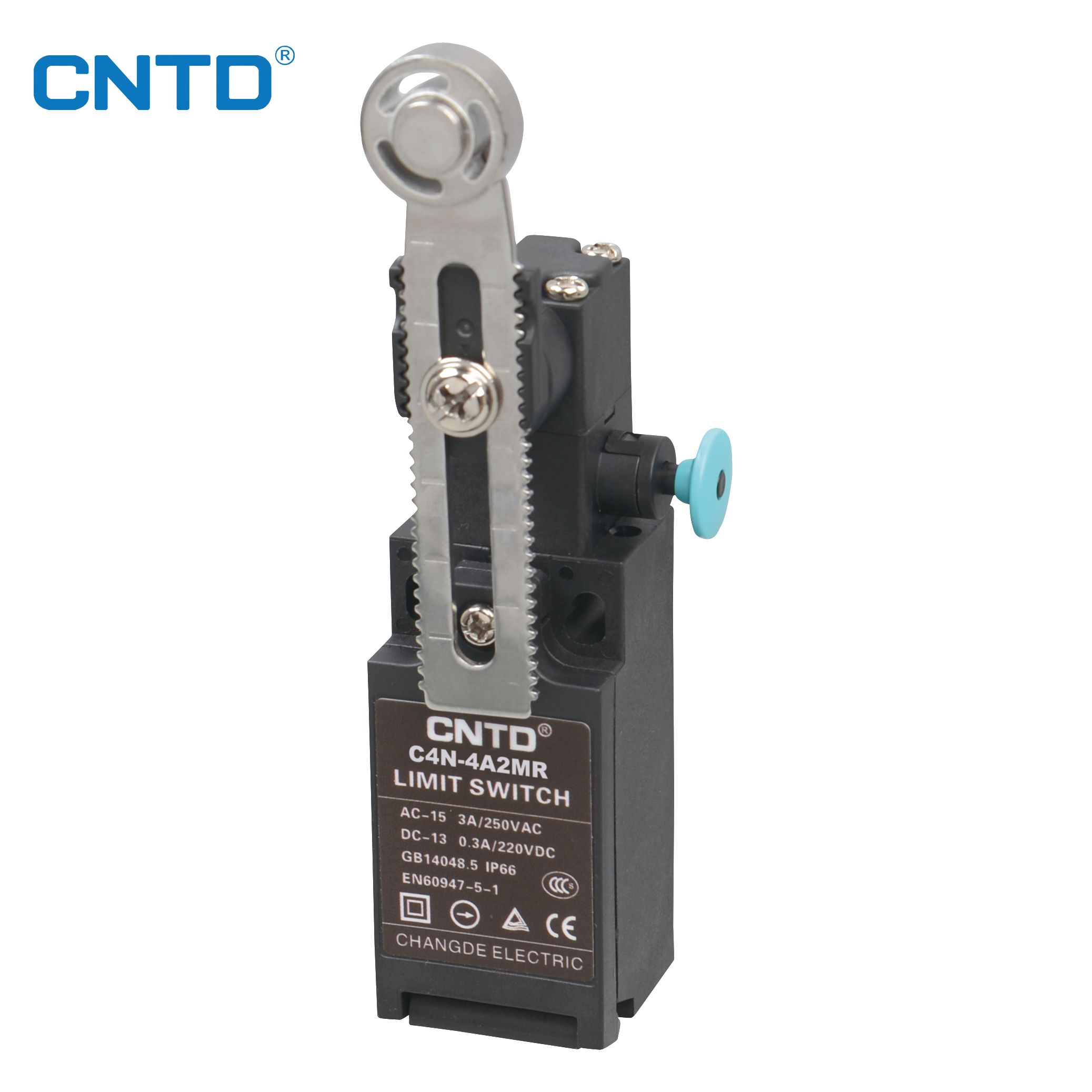

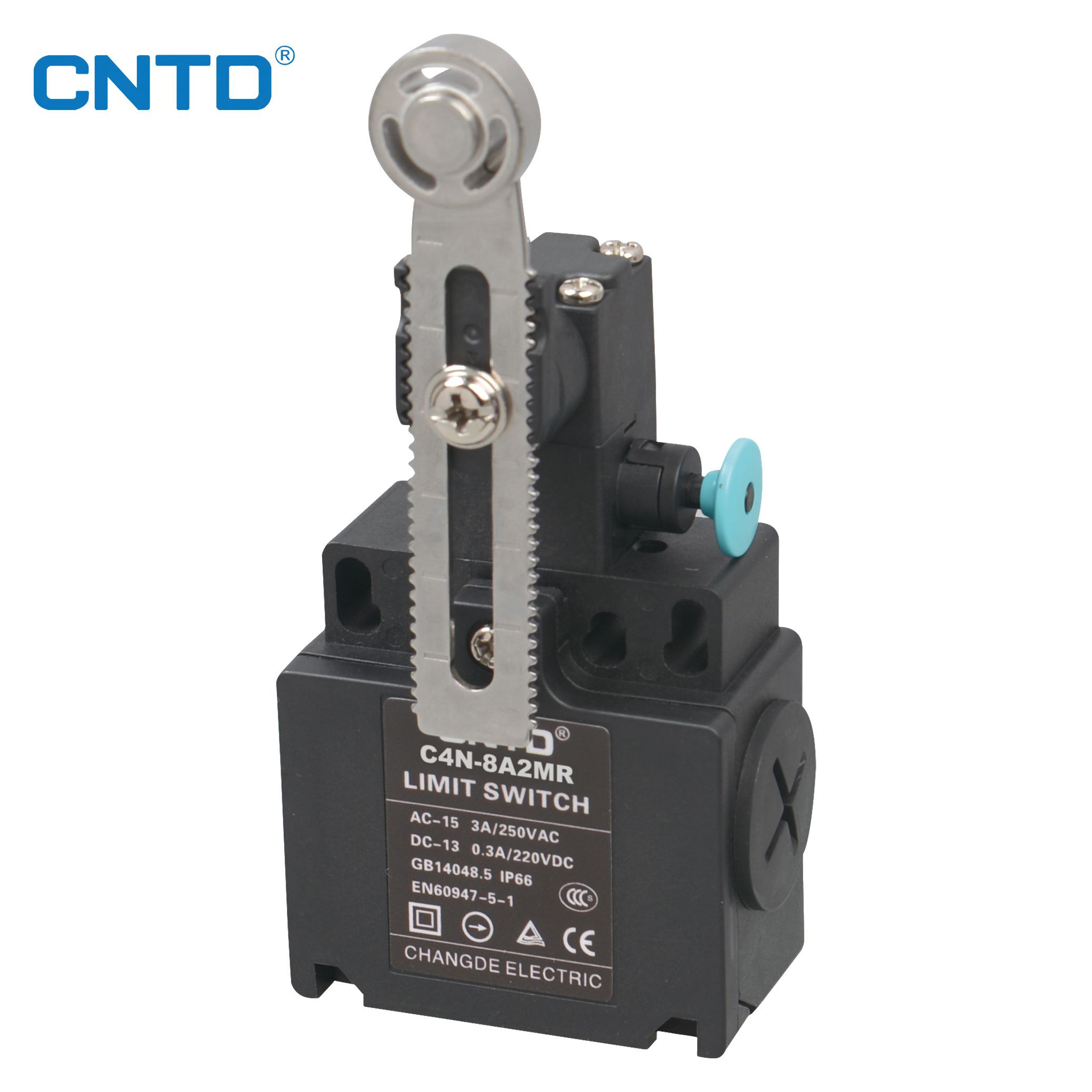

2M |
رافعة أسطوانية قابلة للتعديل ، قفل النموذج (رافعة معدنية ، كرة راتنجية معدنية) |
|
|
31 |
نوع البلونجر العلوي |
|
|
32 |
نوع كرة البلونجر العلوي |
|
|
62 |
نوع الكرة الكانتيليفر ذو الجانب الواحد (أفقي) |
|
|
72 |
نوع الكرة الكانتيليفر ذو الجانب الواحد (عمودي) |
|
مستوى الحماية |
IP66 |
|
|
الحياة |
كهربائي |
أكثر من 300،000 مرة |
|
سرعة التشغيل |
1 مم - 0.5 م / ث (C4N-4A20R) |
|
|
تردد التشغيل |
حد أقصى 30 مرة / دقيقة |
|
|
مقاومة الاتصال |
أقل من 25 مΩ |
|
|
أدنى حمل عمل |
حمل مقاومة 1mA أقل تحت DC5V (قيمة مرجعية نورماتيف) |
|
|
الجهد المقاوم المقدر (Ui) |
300V |
|
|
درجة حماية الصدمات الكهربائية |
الكلاس II (معزول مزدوج) |
|
|
درجة التلوث (شروط الاستخدام) |
درجة التلوث 3 (نظام EN60947-5-1) |
|
|
الجهد المقاوم (نظام EN60947-5-1) |
بين المحطات الهوموبولارية: 2.5 كيلو فولت |
|
|
بين المحطات الهيتروبولارية: 2.5 كيلو فولت |
||
|
بين المحطات والأجزاء المعدنية غير المشحونة: 6 كيلو فولت |
||
|
المقاومة العازلة |
أكثر من 100 ميجا أوم |
|
|
فجوة الاتصال |
نوع سريع العمل بحد أدنى 2 × 0.5 مم
نوع بطيء العمل بحد أدنى 2 × 2 مم
|
|
|
الاهتزاز |
عطل |
10 ~ 55 هرتز 0.75 مم اهتزاز واحد |
|
تأثير |
المدة الزمنية |
1،000 م / ثانية مربعة |
|
عطل |
300 م / ثانية مربعة |
|
|
درجة حرارة البيئة |
الاستخدام: -20 ~ +70 درجة مئوية (بدون تجمد) |
|
|
رطوبة البيئة |
أقل من 95٪ RH |
|
|
الوزن |
حوالي 92 جرام (D4N-1A20R) |
|
ملاحظة 2. بمجرد توصيل الاتصال بحمل قياسي ، لا يمكن استخدامه لتوصيل حمل أصغر. إذا كان الأمر كذلك ، فقد يؤدي الاتصال إلى سطح خشن ، مما يؤدي إلى فقدان موثوقية الاتصال.
* 1. يتم الحصول على مستوى الحماية بناءً على طريقة الاختبار في (EN60947-5-1). يرجى التأكد من إحكامها في ظروف البيئة الفعلية قبل الاستخدام. صندوق التبديل لديه هيكل مقاوم للغبار والزيت ، ولكن يجب استخدامه في الأماكن بدون غبار وزيت ومواد كيميائية. وإلا فقد يؤدي ذلك إلى التآكل المبكر أو الضرر أو العطل.
* 2. المتانة لدرجة حرارة البيئة من 5 درجات مئوية ~ 35 درجة مئوية ورطوبة من 40٪ إلى 70٪ RH. لمزيد من التفاصيل ، يرجى الاتصال بنا.
* 3. عندما تكون درجة الحرارة المحيطة أعلى من 35 درجة مئوية ، يتم حظر أكثر من 2 دوائر 3A 250VAC.
* 4. قيم الأحمال ستختلف مع تردد التبديل المختلف وظروف البيئة ومستوى الموثوقية وعوامل أخرى. يرجى التأكد مسبقًا من الحمل الفعلي.
آلية فصل قسري
|
النموذج |
C4N-□□ 20R |
C4N-□□ 22R |

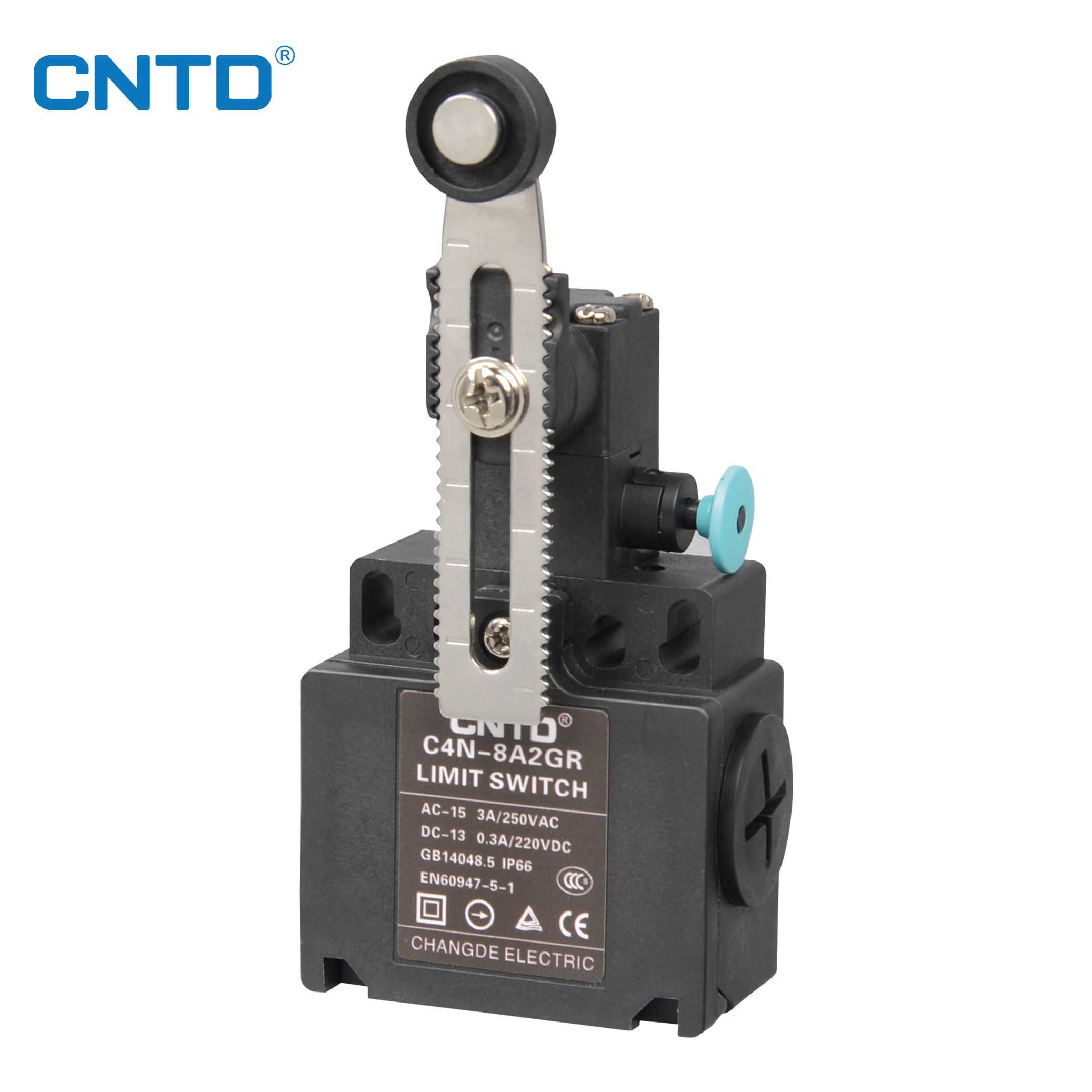

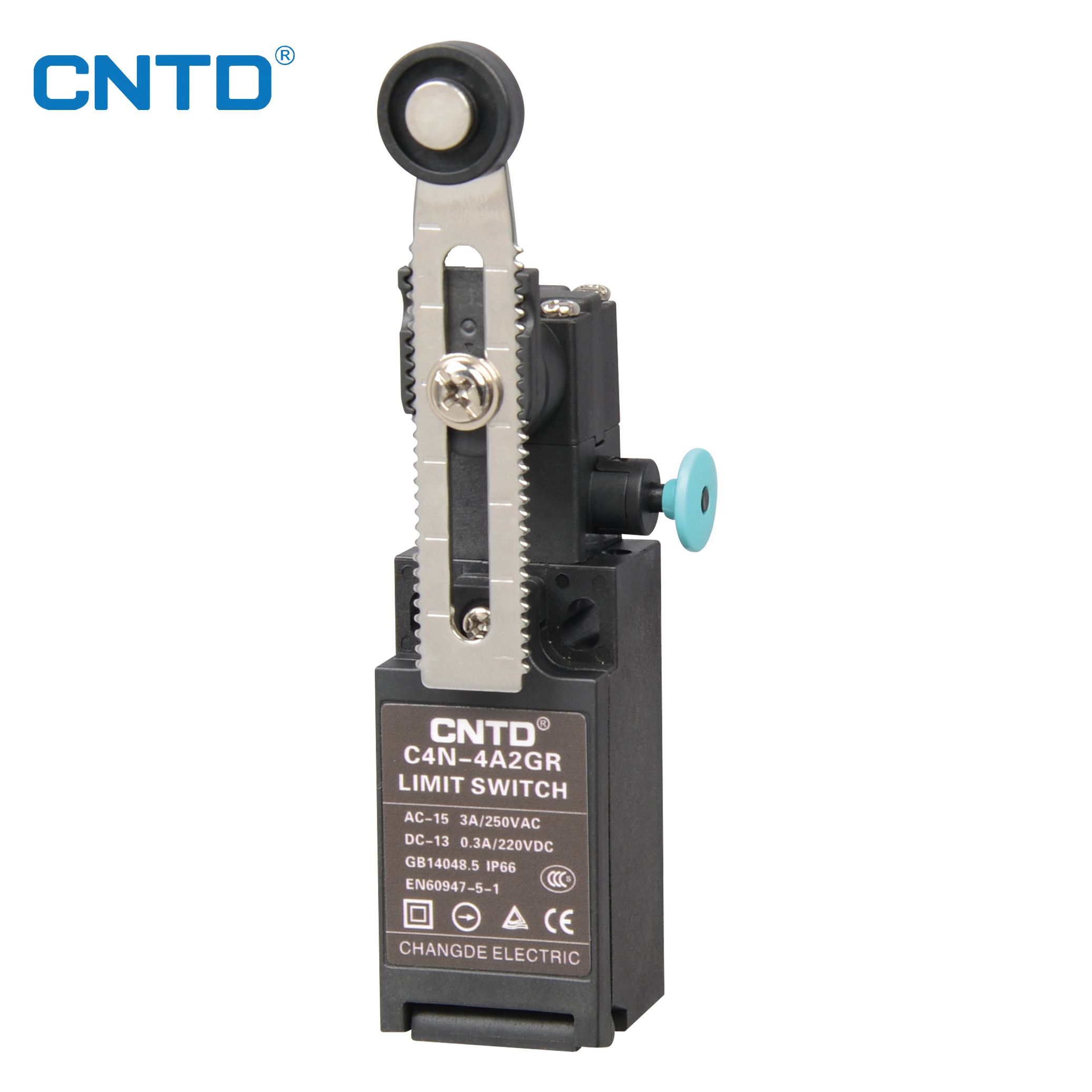

C4N- □□ 2GR *2 |

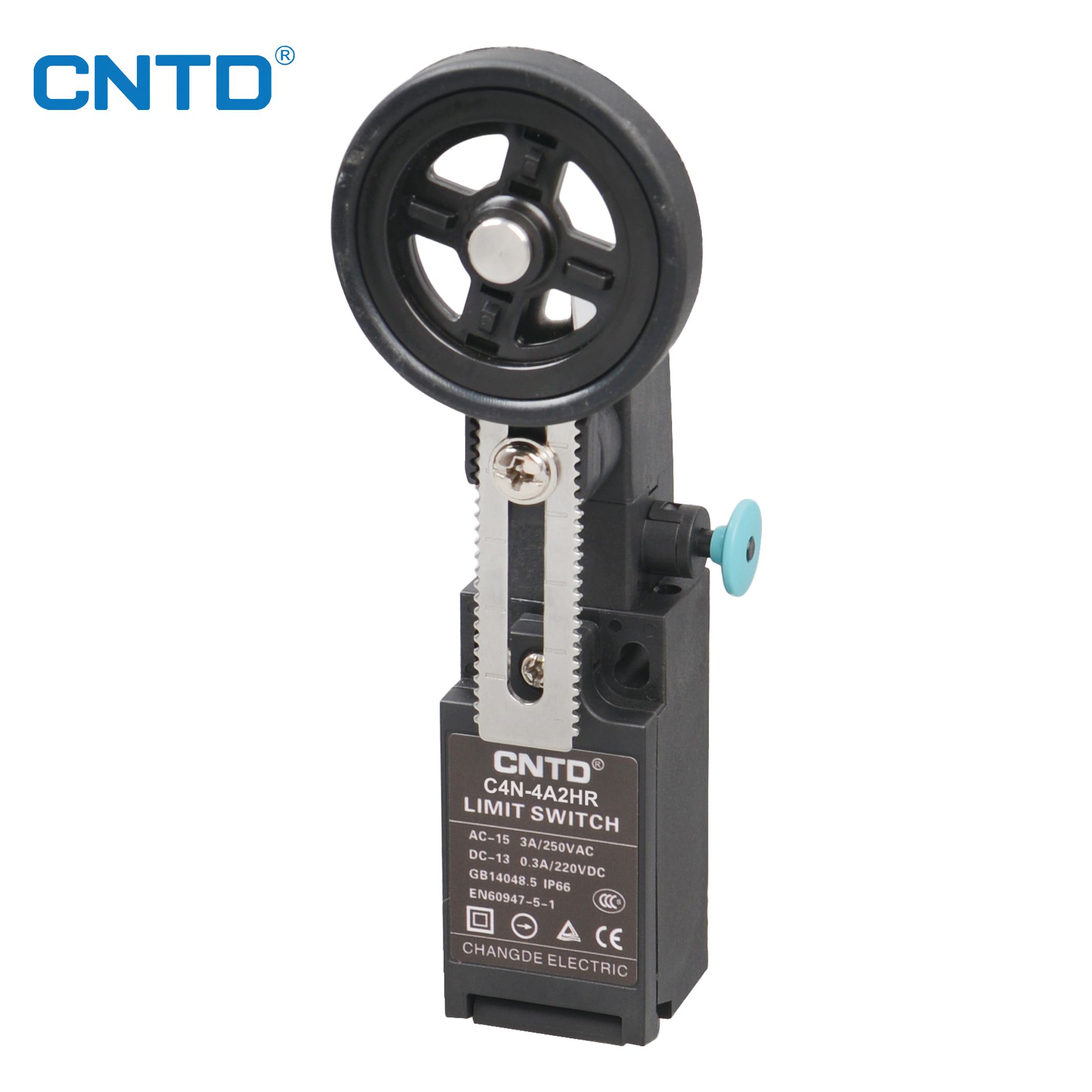

C4N-□□ 2HR |

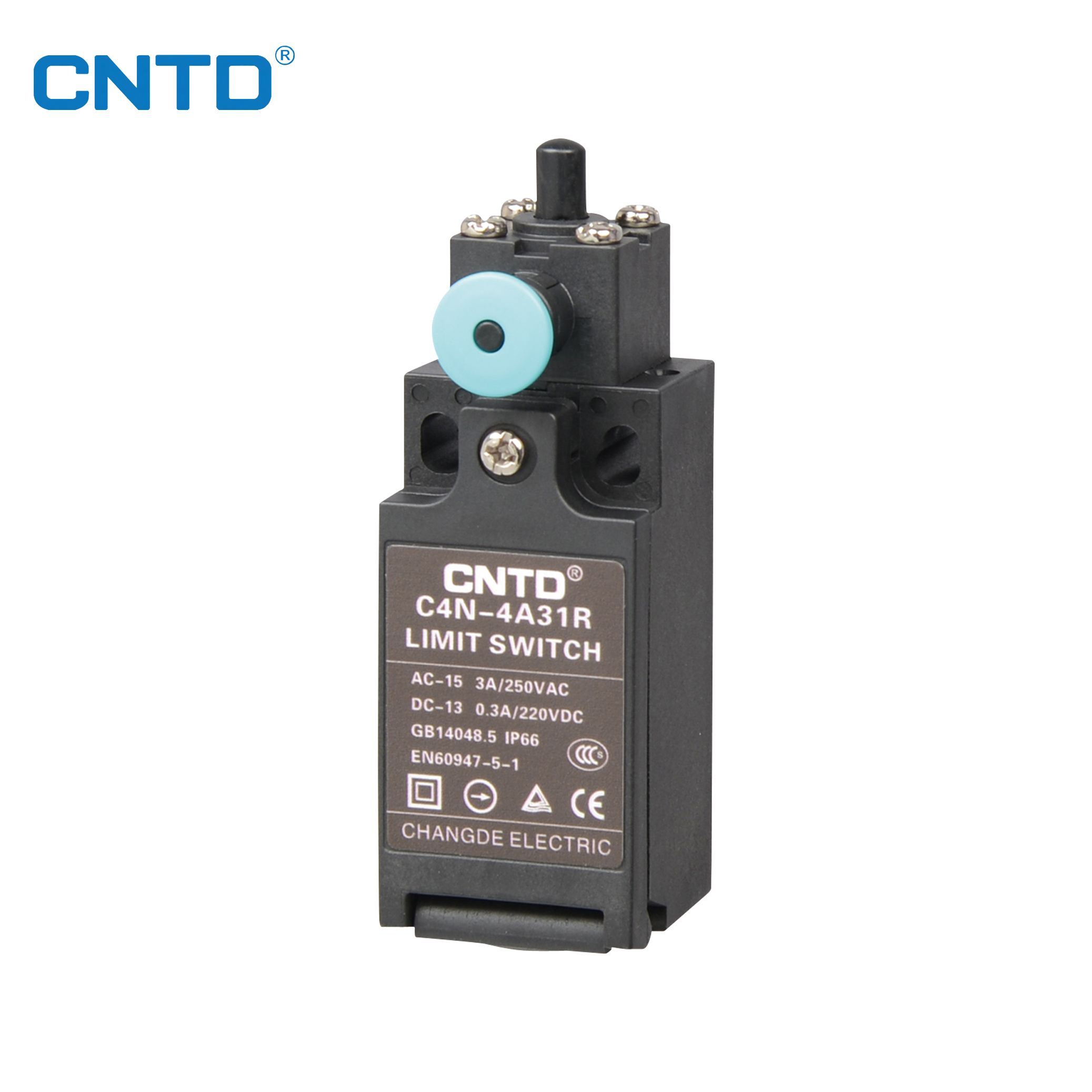

C4N-□□ 31R |

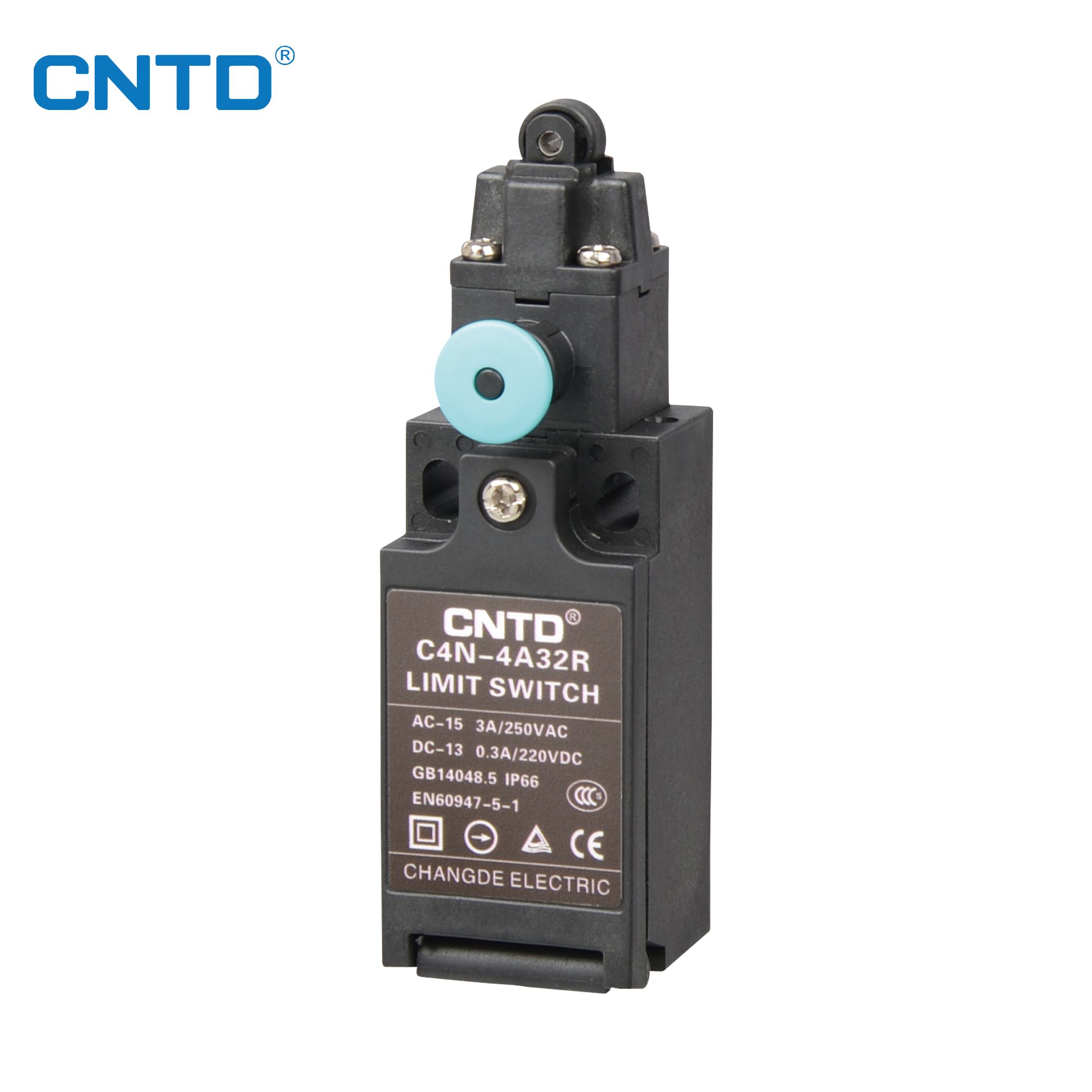

C4N-□□ 32R |
C4N-□□ 62R |
C4N-□□ 72R |
|
|
LF |
الحد الأقصى. |
6.45N |
6.45N |
5.6N |
5.4N |
10.8N |
10.8N |
7.5 |
7.9N |
|
LT |
الحد الأقصى. |
55° |
55° |
55° |
55° |
4.5 ملم |
4.5 ملم |
7 ملم |
7 ملم |
|
PT1 |
*3 |
18 ~ 27 درجة |
18 ~ 27 درجة |
18 ~ 27 درجة |
18 ~ 27 درجة |
2 ملم |
2 ملم |
4 ملم |
4 ملم |
|
PT2 |
*4 |
(44 درجة) |
(44 درجة) |
(44 درجة) |
(44 درجة) |
(2.9 مم) |
(2.9 مم) |
(5.2 مم) |
(4.3 مم) |
|
OP |
|
-- |
-- |
-- |
-- |
34 ± 0.5 مم |
44.4 ± 0.8 مم |
53 ± 0.8 مم |
27 ± 0.8 مم |
|
TT |
*5 |
80° |
80° |
80° |
80° |
(6mm) |
(6mm) |
(9mm) |
(9mm) |
|
نقطة |
الحد الأدنى * 6 |
50° |
50° |
50° |
50° |
3.2mm |
3.2mm |
5.8mm |
5.8mm |
|
DOF |
الحد الأدنى * 6 |
20N |
|
20N |
20N |
20N |
20N |
20N |
20N |
*1. تختلف تزامن عملية التشغيل / الإيقاف لجهات الاتصال 2NC ، يرجى التأكد قبل استخدامها.
*2. قيمة الخاصية عند طول الرافعة 32 مم.
*3. قيمة PT عندما يكون جهة الاتصال NC في حالة مفتوحة (OFF).
*4. قيمة PT المشتركة عندما تكون جهة الاتصال NO في حالة مغلقة (ON) (فقط لأنواع 1NC / 1NO).
*5. القيم المرجعية.
*6. قيم الحمولة والسفر لهيكل فصل القسري. لضمان السلامة ، يرجى البقاء ضمن النطاق العلوي والسفلي.
