CDT6-EC
◼ يمكن تعيين وضعي تأخير 2.
◼ في الوقت نفسه، يدعم جهد تشغيليان، AC220V /
DC24V.
◼ نطاق تأخير فائق العرض، يمكن تعيين 0.1 ثانية - 10 أيام.
◼ يتم إشارة حالة عمل الريلي بواسطة مؤشر LED.
◼ حجم فائق الصغر، عرض 18 مم فقط، تركيب سكة بطاقة 35 مم.
تطبيق
◼ يمكن استخدام المؤقت الزمني ذو الوظيفة المزدوجة للصناعية
المعدات، والتحكم في الإضاءة، والتحكم في عناصر التدفئة، والمحركات، و
تحكم المروحة. لديها وضعان تأخير، ونطاق التأخير يغطي 0.1 ثانية إلى 10 أيام.
ثواني.
|
لا |
البند |
وصف |
|
① |
الترحيل الزمني لسلسلة CDT6 |
- |
|
② |
الترحيل الزمني الاقتصادي ذو الوظيفتين |
- |
|
③ |
الجهدّ المزودّ بالطاقة التشغيليّة المقدرة |
أآ20:أكبريةًالتيارالمتناوب220فولاط; |
|
CDT6-EC |
|
|
وظيفة |
تأخير التشغيل، فصل التأخير |
|
محطة الطاقة |
A1-A2 |
|
جهد تزويد الطاقة للتحكم المقدر |
AC220V(50-60Hz),DC24V |
|
استهلاك الطاقة |
AC 3VA/DC 0.5W |
|
نطاق التذبذب المسموح به لتزويد الطاقة |
-15٪؛ +10٪ |
|
مؤشر الطاقة |
الصمام الأخضر |
|
نطاق التأخير |
0.1 ثانية - 10 أيام |
|
طريقة الإعداد |
رمز الطلب + إعداد مقبض الدوران |
|
دقة الإعداد |
5٪ |
|
التكرار |
0.2٪ |
|
خطأ تقلب درجة الحرارة |
0.05٪ / ℃ ، عند = 20 ℃ |
|
معلمات جهة الإخراج للاتصال |
1 مجموعة من جهات الاتصال التحويلية |
|
Ith: 10A؛ AC-15: Ue / le: 250V / 2.5A |
|
|
أدنى قدرة تبديل |
500 مللي واط |
|
إشارة الريلي الناتجة |
LED أحمر |
|
الحياة الميكانيكية |
1×107 |
|
الحياة الكهربائية (الحمل المقاوم) |
1×105 |
|
وقت إعادة الضبط |
أقصى 200 ملي ثانية |
|
درجة حرارة البيئة التشغيل |
-20℃ إلى +55℃ |
|
درجة حرارة التخزين والنقل البيئة |
-35℃ إلى +75℃ |
|
طريقة التركيب |
تركيب قواطع بـ 35 مم |
|
مستوى الحماية |
IP20 |
|
موقع التركيب |
تعريفي |
|
الارتفاع التركيبي |
≤ 2000 م |
|
مستوى التلوث |
2 |
|
قدرة الأسلوب السلكي |
1×2.5mm2 أو 2×1.5mm2 0.4N·m |
|
الأبعاد |
90mm×18mm×65mm |
|
الوزن |
67g |
|
تلائم المعيار |
GB/T 14048.5، IEC60947-5-1، EN 61812-1 |

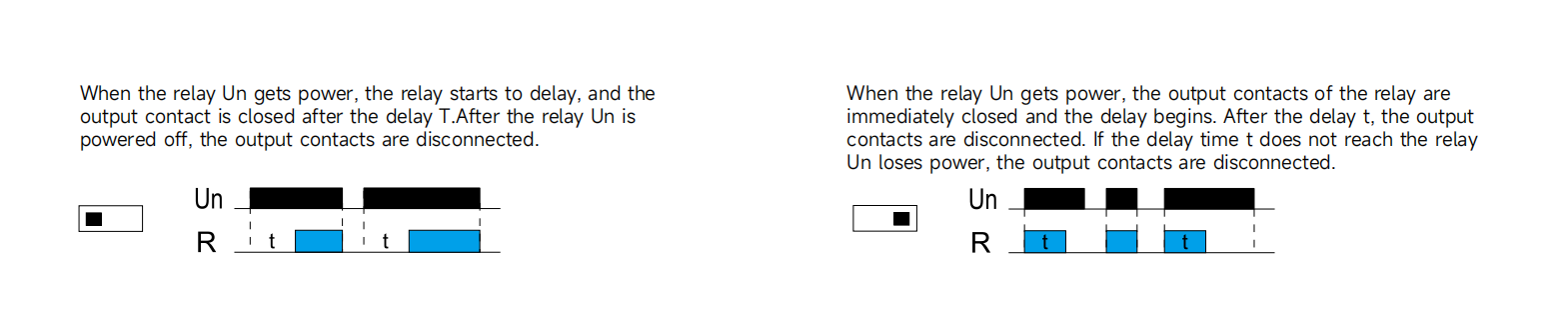

رسم تخطيطي للوظيفة

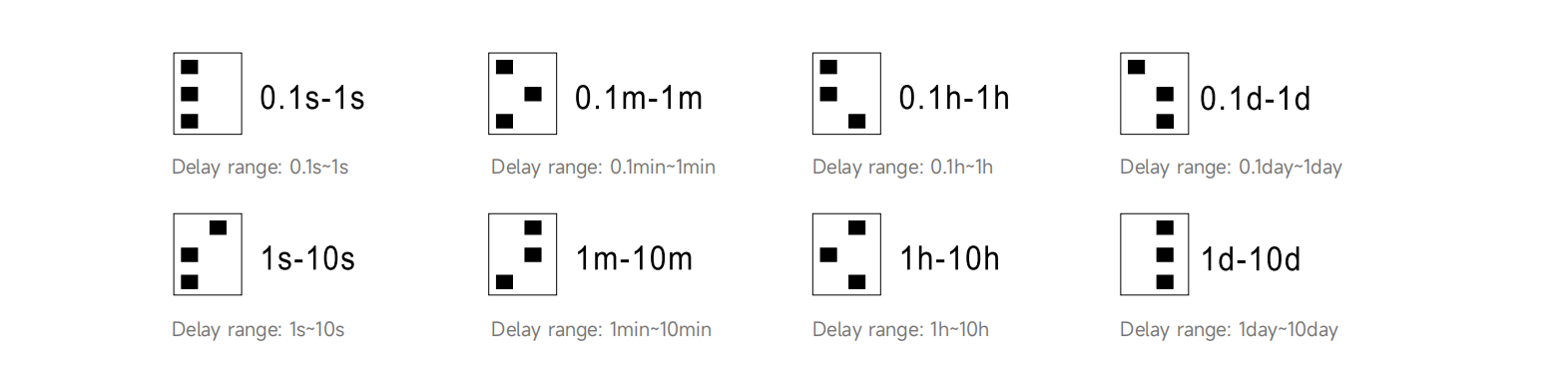

إعداد التأخير

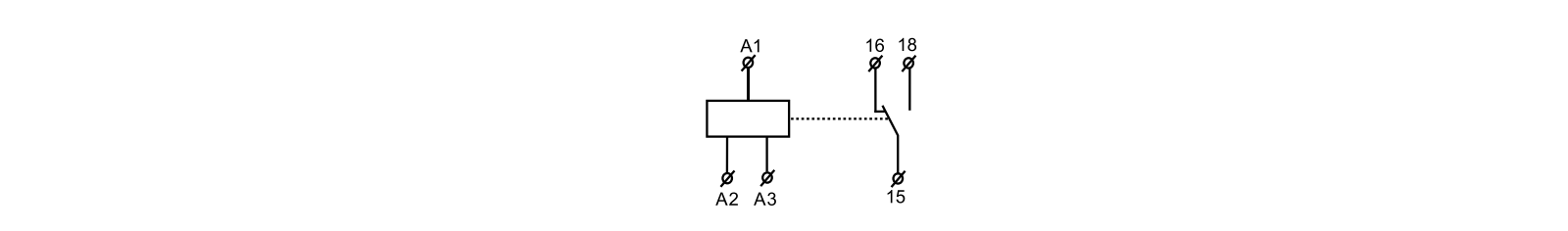

رسم تخطيطي للأسلاك

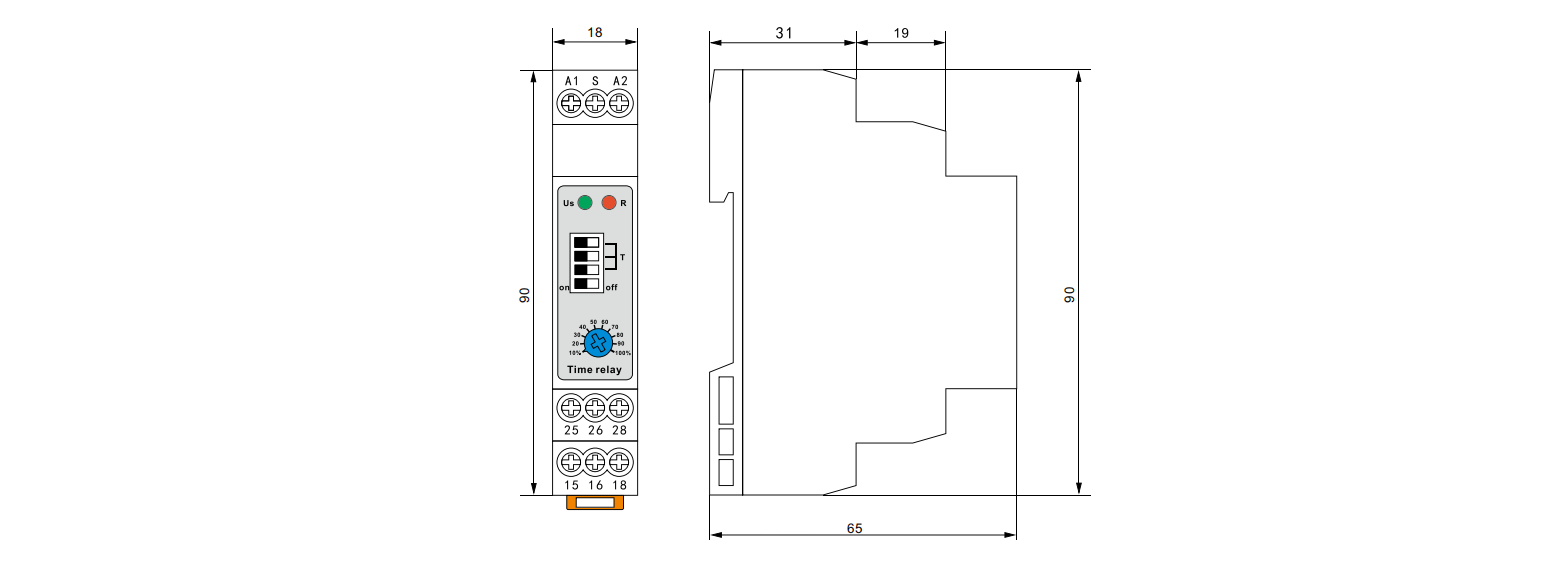

الشكل والحجم (مم)
