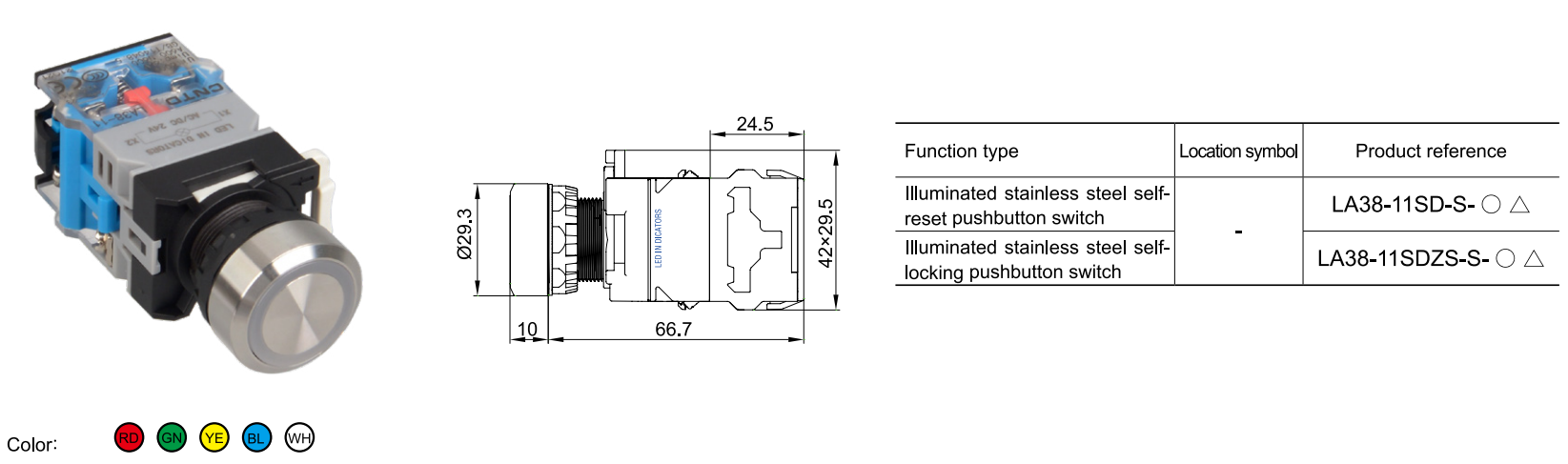

LA38-11SD-S-O
يجب تثبيت أزرار الثلاثة مواضع باتجاه معين (ابحث عن ‘TOP’) ، والآخرين لا يحتاجون إلى ذلك.
تصنيف المفاتيح
|
جهد العزل المقنن Ui |
600 فولت |
||||||
|
التيار الحراري المقنن Ith |
10 أمبير |
||||||
|
الجهد التشغيلي المقنن Ue |
24 فولت |
48 فولت |
110 فولت |
220 فولت |
380V |
||
|
التيار التشغيلي المقدر Ie |
أمبير AC 50/60Hz |
الحمل المقاوم |
10 أمبير |
- |
10 أمبير |
6A |
- |
|
الحمل الإندكتيفي |
10 أمبير |
- |
6A |
3A |
2A |
||
|
التيار المبارك DC |
الحمل المقاوم |
8A |
4A |
2.2A |
1.1A |
- |
|
|
الحمل الإندكتيفي |
4A |
2A |
1.2A |
0.6A |
- |
||
|
مادة الاتصال |
سبيكة فضة |
||||||
|
درجة حرارة البيئة |
-25℃ ~+75℃ (بدون تجمد) |
|
الرطوبة |
45~85%RH |
|
المقاومة الكهربائية للاتصال |
≤50mΩ |
|
المقاومة العازلة |
≥100MΩ |
|
جهد تحمل التردد القدرة |
1890VAC/50Hz/60s |
|
مقاومة الاهتزاز |
الامبليتود: حوالي 1.0 مم / 50 هرتز |
|
مقاومة الصدمات |
> 10 جرام |
|
درجة الحماية |
IP40 |
|
العمر الكهربائي |
> 100،000 مرة |
|
سعة التوصيل |
الحد الأقصى: 2 × 1.5 مم² أو 1 × 2.5 مم² ، الحد الأدنى: 2 × 0.75 مم² ، الإدخال الأقصى: 6.3 × 0.8 مم |
مواصفات الصمام الثنائي
|
نوع الصمام الثنائي |
صمام ثنائي الاتجاه |
||
|
الجهد المقنن |
تيار متردد / مستمر 6 فولت |
تيار متردد / مستمر 12 فولت |
تيار متردد / مستمر 24 فولت |
|
تيار متردد / مستمر 36 فولت |
تيار متردد / مستمر 48 فولت |
تيار متردد / مستمر 110 فولت |
|
|
AC/DC 220V |
AC/DC 380V |
|
|
|
AC 110V |
AC 220V |
AC 380V |
|
|
لون الإشعاع |
RD GN YE BL WH BK |
||
|
الحياة |
≥40000h |
||
مخطط دائرة حامل المصباح
وصف نموذج الاتصال
◼ الرقمان المكونان من رقمين في رقم النموذج يمثلان نموذج الاتصال
○ الرقم الأول “1” يشير إلى الزوج الأول من جهات الاتصال على الجزء الأول من العنصر، “2” يعني الزوج الثاني.
○ الرقم الثاني “1、2” يمثل 2 محطات للاتصال NC، و “3、4” يمثل 2 محطات للاتصال NO.
